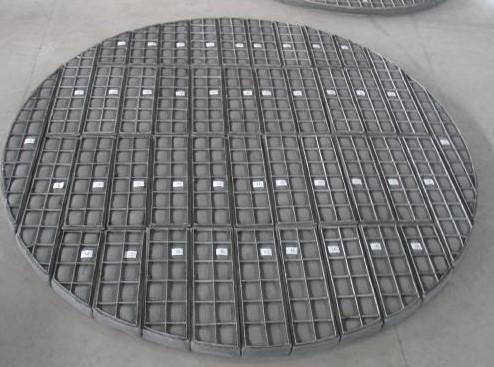

丝网除雾器出口液滴含量测试进程

丝网除雾器出口液滴含量测试进程。

       对丝网除雾器出口液滴含量查验选用氧化镁膜片碰击法,其具体做法为:在载玻片上掩盖一层氧化镁薄膜,将氧化镁膜片固定于采样器上,采样器迎面垂直于气流方向,当含有液滴的气体流过期,氧化镁膜片因为雾滴的碰击而留下圆形印记,取下氧化镁膜片。

       选用显微镜和软件分析体系来测量和核算印记数量及标准信息,测得的印记标准通过修正后即得到雾滴的真实标准,通过有关核算得到气流中液滴的质量。

       显微镜粒径分析体系由正置显微镜、数字摄像头、自动载物台和显微粒度分析软件等组成。氧化镁膜片被液滴碰击后的典型显微图。

       查验时,建议风机,调度风机电机变频器,运用微压计、毕保管在进口风道标定气流速度和气流量;翻开水泵调度变频器,使得喷嘴进口压力抵达规划值,然后发作所需的液滴。将液滴采样器伸入丝网除雾器后的测量口采样并计时。对已采样的氧化镁膜片进行分析,究竟获得气流中的液滴含量,通过丝网除雾器前后气流中液滴含量,得到丝网除雾器除雾效果。
